製品仕様

製品仕様

車載設置タイプ

本体

本体は、取り付けの為の
ステーを標準装備
しています。

  • マイク
  • GPS
一般仕様
音声、データ通信部 データ出力方式 3G/WCDMA(NTT Docomoネットワーク)
800MHz帯/2100Mhz帯
伝送速度(最大) HSUPA 5.6 Mb/s(上り)
HSDPA 7.2 Mb/s(下り)
電源電圧 スタンバイ時:160mA(12V電源)・90mA(24V電源)
通信時:190mA(12V電源)・100mA(24V電源)
瞬間最大時: 200mA(12V車)・110mA(24V車)
スピーカー出力×1: 1W(8Ω)
重量 本体 530g
GPS
受信周波数 1575.42 ±1.023 MHz L1 精度 10M, 2D RMS
チャンネル数 50 Channel Autonomous精度 2.0M以下
受信感度 -162dBm SBAS精度 2.5M以下(a-GPS)(将来計画)
外部接続
表示 LED7個(POWER,受信状態、基地、グループ、一斉、送受信、GPS)
ボリュームスイッチ 音量調整 電源 ON/OFF
リセットボタン 内部CPUリセット機能
アンテナコネクタ SMA-P 3G接続用
GPS受信コネクタ molex connector : 43025-0400
外部スピーカー ステレオミニジャック(外部接続時はスピーカマイクはOFF)
外部インターフェイス USBコネクタ
マイクコネクタ RP13A-12RC-20PB
外部接続
奥行:227.0mm×133.0mm×高さ32.0mm(GPS接続端子含む)
全面
全面
背面
背面
上面
上面
側面
側面

ハンディタイプ

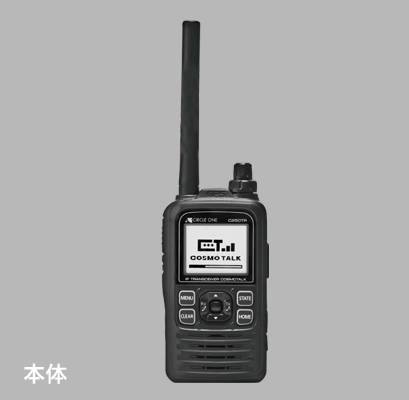

本体

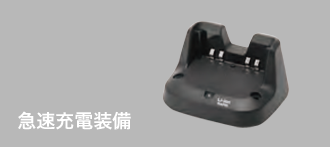

急速充電器

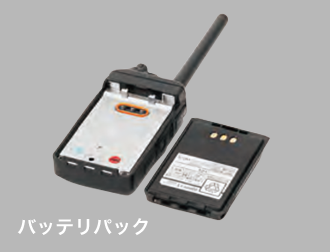

バッテリーパック

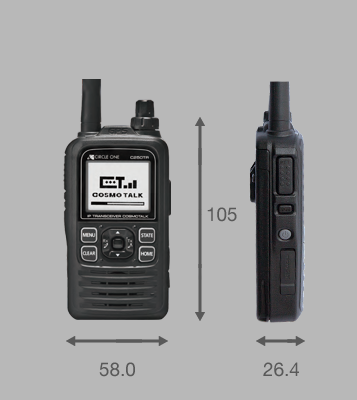

外寸
一般仕様
通信部 通信方式 3G/WCDMA/無線LAN(2.4GHz・5.2GHz)
800MHz帯/2100Mhz帯
伝送速度(最大) HSUPA uplink up to 5.76 Mb/s(上り)
HSDPA downlink up to 7.2 Mb/s(下り)
電源 バッテリパック
電源電圧 スタンバイ時:85mA
作動(通信)時:MAX300mABBR
瞬間最大時: 500mA
スピーカー出力×1: 0.5W(16Ω)
GPS 受信周波数:L1(1575.42MHz)
チャンネル数:66チャンネル
受信感度:-160dBm 精度:15m S/A off
寸法 58×105×26.4mm
重量 本体 230g
